同步帶輪的擋圈尺寸及設置

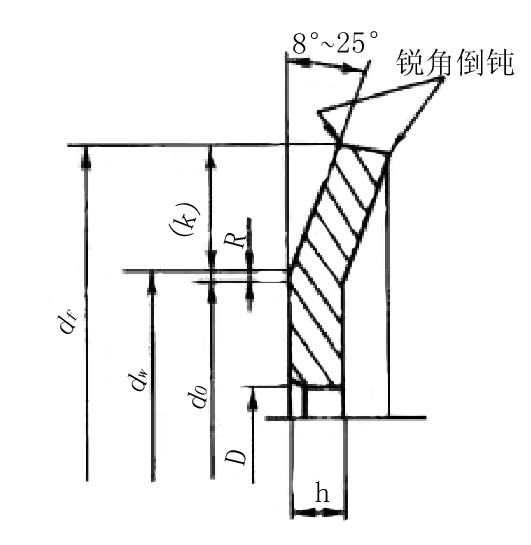

帶輪的擋圈尺寸
|
周節制 | 槽型 | MXL | XXL | XL | L | H | XH | XXH | |||||||||||||||||
| 擋圈最小高度K | 0.5 | 0.8 | 1 | 1.5 | 2 | 4.8 | 6.1 | |||||||||||||||||||
| 擋圈厚度h | 0.5~1.0 | 0.5~1.5 | 0.5~1.5 | 1.0~2.0 | 1.5~2.5 | 4.0~5.0 | 5.0~6.5 | |||||||||||||||||||
| 帶輪外徑d0 | 見各型號附表 | |||||||||||||||||||||||||
| 擋圈彎曲處直徑dw | dw=do+(0.38±0.25) | |||||||||||||||||||||||||
| 擋圈外徑df | df=dw+2K | |||||||||||||||||||||||||
| 模數制 | 模數 | 1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 7 | 10 | ||||||||||||||||
| Kmin | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 6 | |||||||||||||||||||
| h | 0.5~1 | 1.0~1.5 | 1.0~2.0 | 1.5~2.5 | 2.5~4 | 4~5 | 5~6.5 | |||||||||||||||||||
| 特殊節距 | 槽型 | T2.5 | T5 | T10 | T20 | |||||||||||||||||||||
| 擋圈最小高度K | 0.8 | 1.2 | 2.2 | 3.2 | ||||||||||||||||||||||
| 擋圈彎曲處直徑dw | dw=do+(0.38±0.25) | |||||||||||||||||||||||||
| 擋圈外徑df | df=dw+2K | |||||||||||||||||||||||||
| 圓弧齒 | 槽型 | 3M | 5M | 8M | 14M | 20M | ||||||||||||||||||||
| 擋圈最小高度K | 2.0~2.5 | 2.5~3.5 | 4.0~5.5 | 7.~7.5 | 8.0~8.5 | |||||||||||||||||||||
| R=(dw~do)/2 | 1 | 1.5 | 2 | 2.5 | 3 | |||||||||||||||||||||
| 擋圈厚度h | 1.5~2.0 | 1.5~2.5 | 2.5~3. | 3.0~3.5 | ||||||||||||||||||||||
| 帶輪外徑do | 各型號附表 | |||||||||||||||||||||||||
| 擋圈彎曲處直徑dw | dw=do+2R | |||||||||||||||||||||||||
| 擋圈外徑df | df=dw+2K | |||||||||||||||||||||||||
擋圈的設置

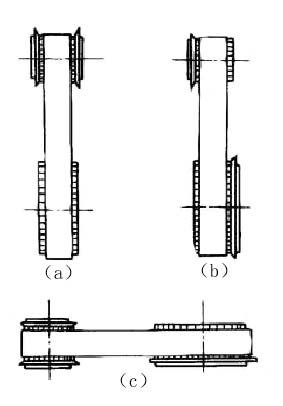

| 兩軸傳動 | (1) 一般推薦小帶輪兩側均設擋圈,大帶輪兩側不設,如圖a |
|
|
| (2) 也可在大小帶輪的不同側面各裝單側擋圈,如圖b | |||
| (3)當軸間距a＞8df | 大小輪兩側均設擋圈 | ||
| （4）帶輪軸線垂直水平面時 | 大小輪兩側均設擋圈，或至少主動輪兩側與從動輪下側設擋圈如圖c | ||
| 多軸傳動 | (1) 每隔一個輪兩側設擋圈，被隔的不設 | ||
| (2) 或每個輪的不同側設擋圈 | |||
